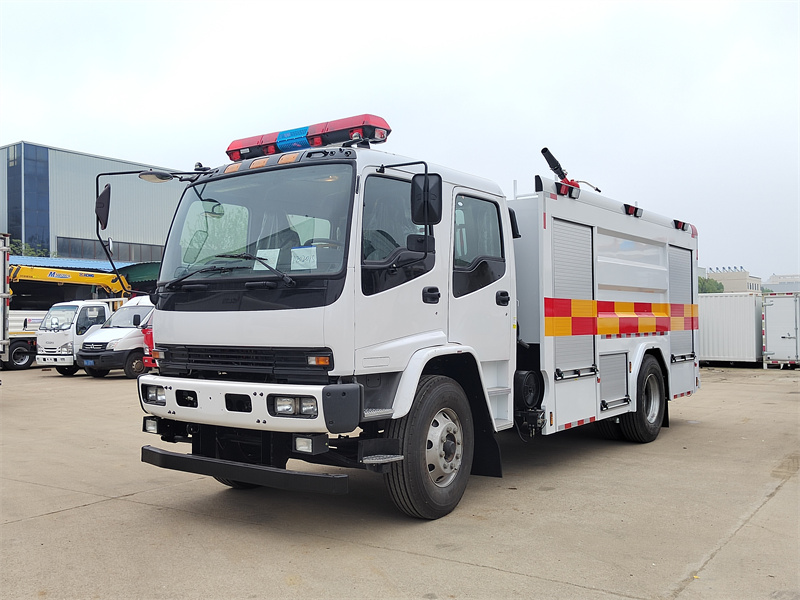

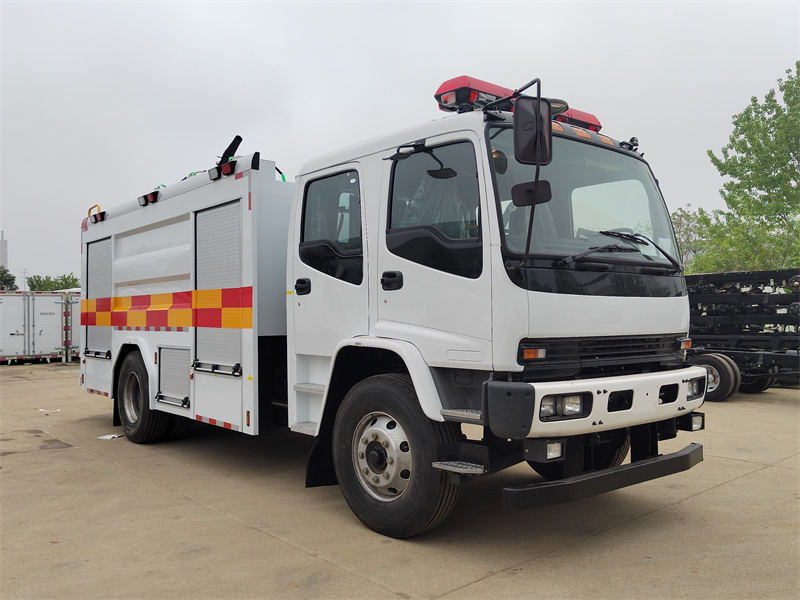

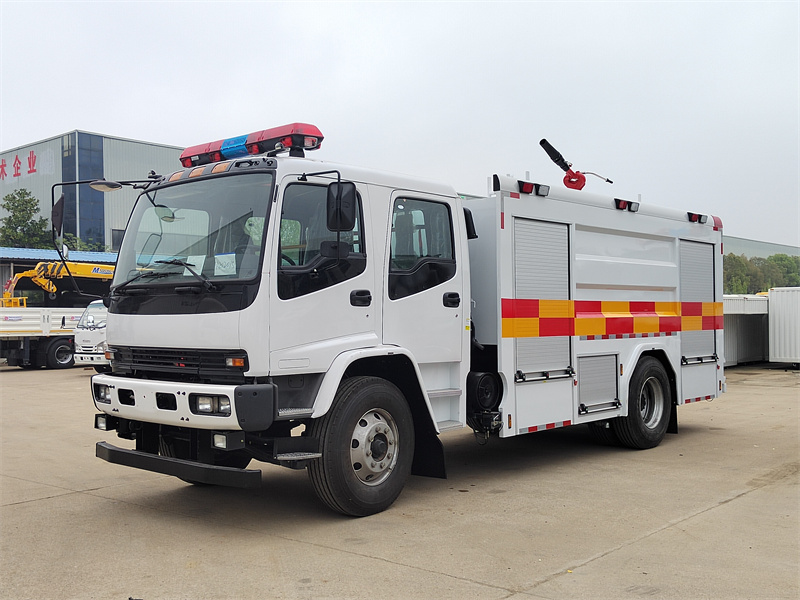

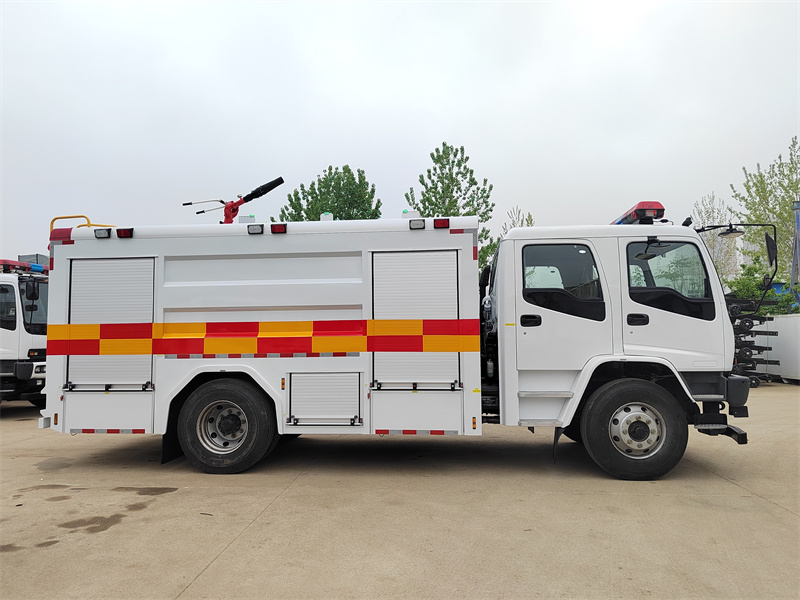

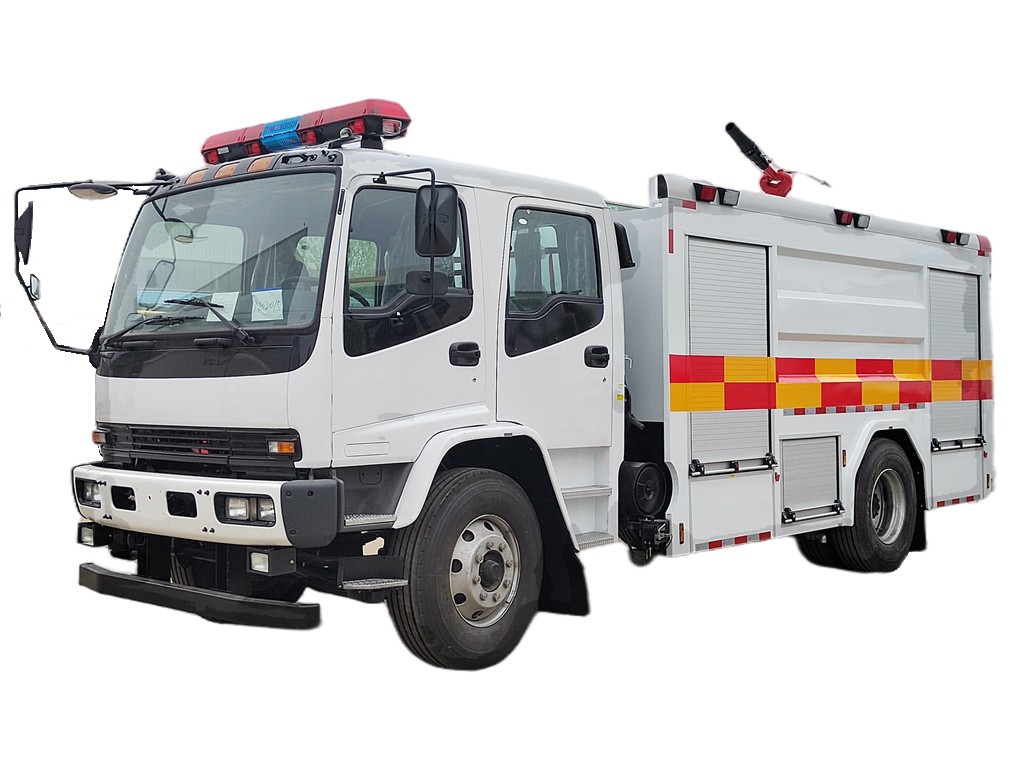

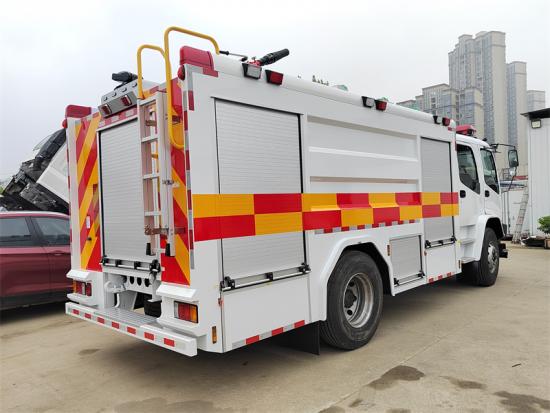

Truk pemadam kebakaran serang cepat Isuzu FVR 300HP

Barang

Spesifikasi truk pemadam kebakaran ISUZU FVR

Ukuran keseluruhan

8.730x2.550x3.720mm (kira-kira)

Kapasitas tangki

Air 5.000kg

Bahan tangki

Tangki air: baja tahan karat#304

Kapasitas tangki

Busa 1.000kg

Bahan tangki

Tangki busa: baja tahan karat #304

Tenaga mesin

220kw/300HP

Kecepatan berkendara maks.

95km/jam

Jarak sumbu roda

4.500 mm2

Tingkat Kelas Emisi

Eropa 5

Jumlah Kru

2+4

Jangkauan Pemantau Kebakaran

Air ≥65m / Busa ≥55m

Sudut Pendekatan/Keberangkatan

17°/12°

Nomor Model Sasis

Bahasa Inggris QL1180XMFRY

Pembuatan Sasis

ISUZU

Tenaga Mesin

280kw

Tingkat Kelas Emisi

Eropa 5

Jarak roda

4.500 mm

GVW

18.000kg

PTO

Sandwich kekuatan penuh

Penata

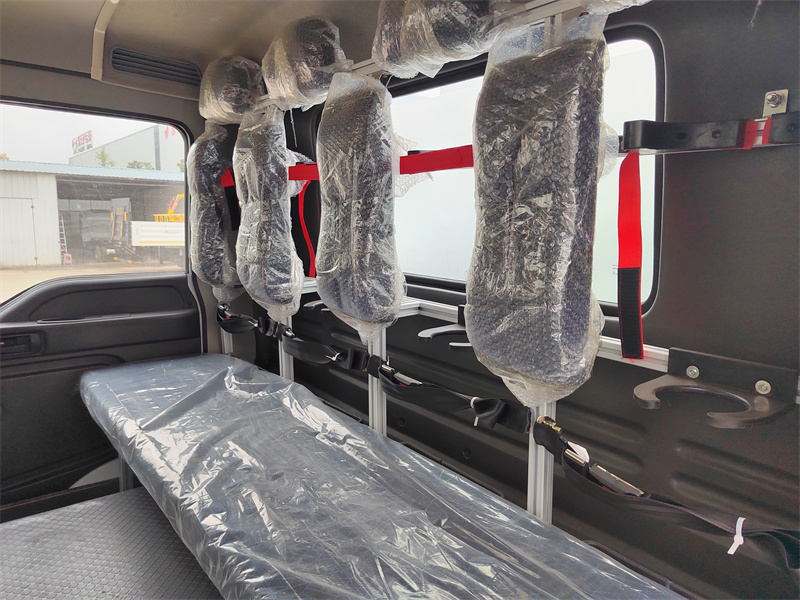

Datar, 4 pintu, kursi kabin standar depan dan kursi SCBA belakang

Jumlah Kru

2+4

Sisi Pengemudi

Sisi kiri

Peralatan

Selain perlengkapan asli pada sasis, tambahan tambahan: sirene 100W, lampu api garis panjang, mlampu penanda garis, lampu penanda garis,PTO dan lain sebagainya

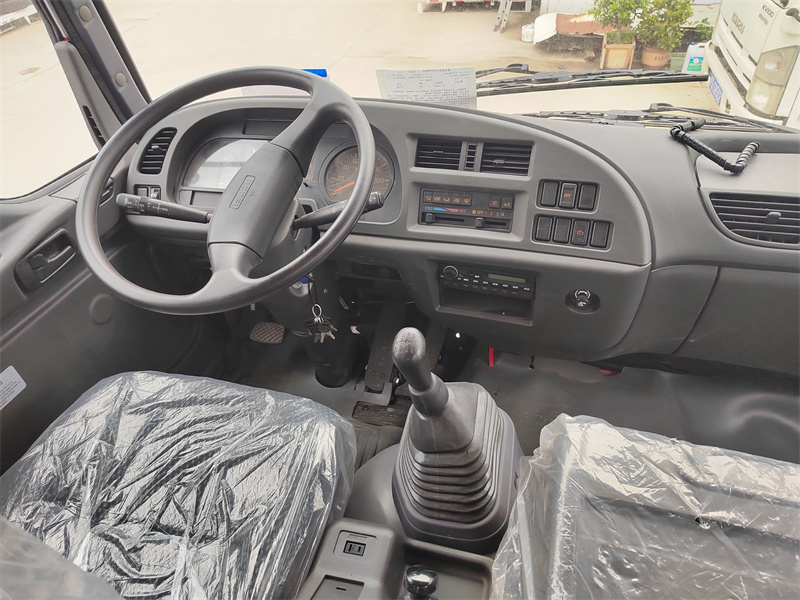

Dasbor

Dasbor kecepatan/bahan bakar/kecepatan putar

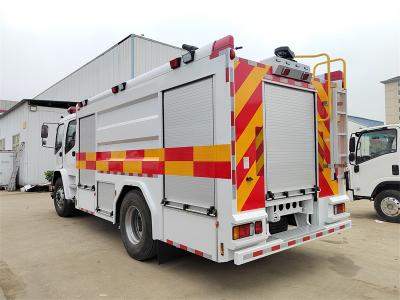

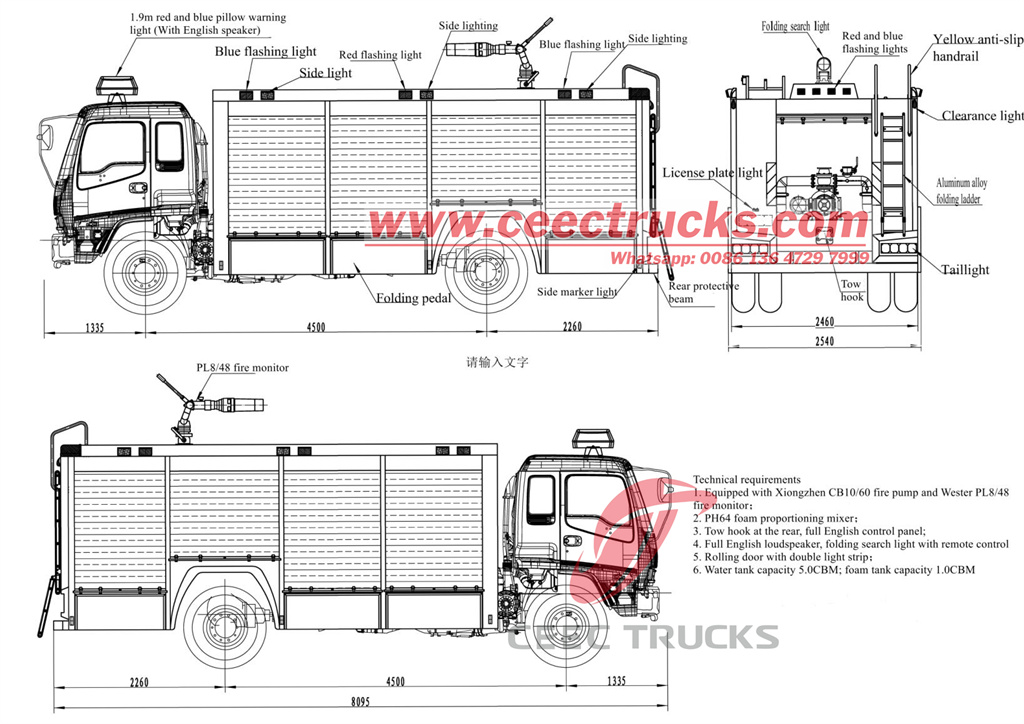

tata letak keseluruhan

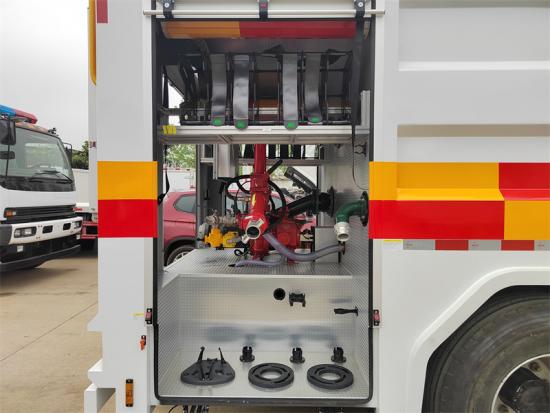

Bagian depan dan dua sisi tengah bodi adalah kompartemen penyimpanan. Tangki air independen tipe terbuka berada di posisi tengah kompartemen tengah. Bagian belakang bodi adalah kompartemen pompa.

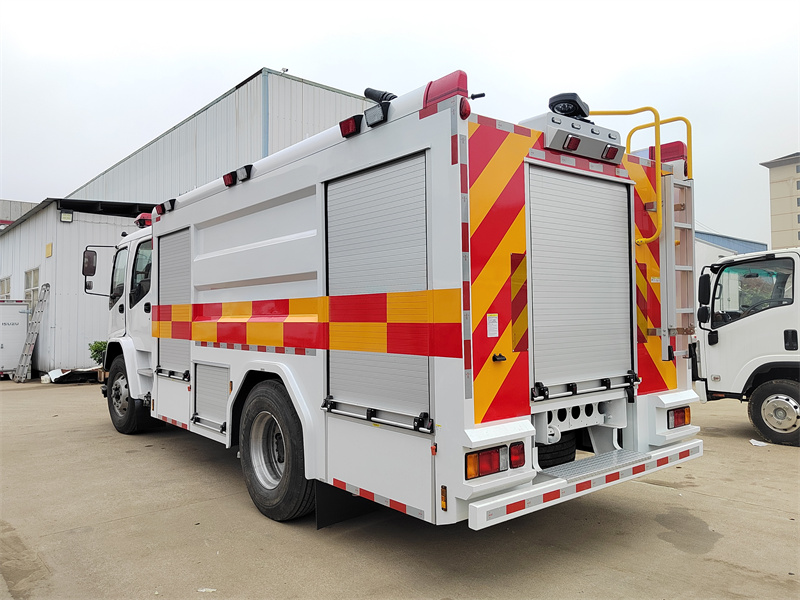

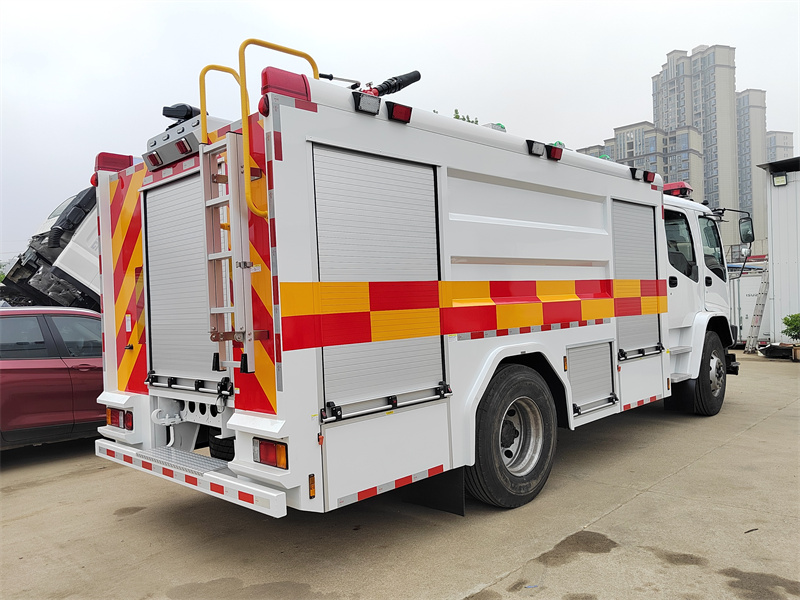

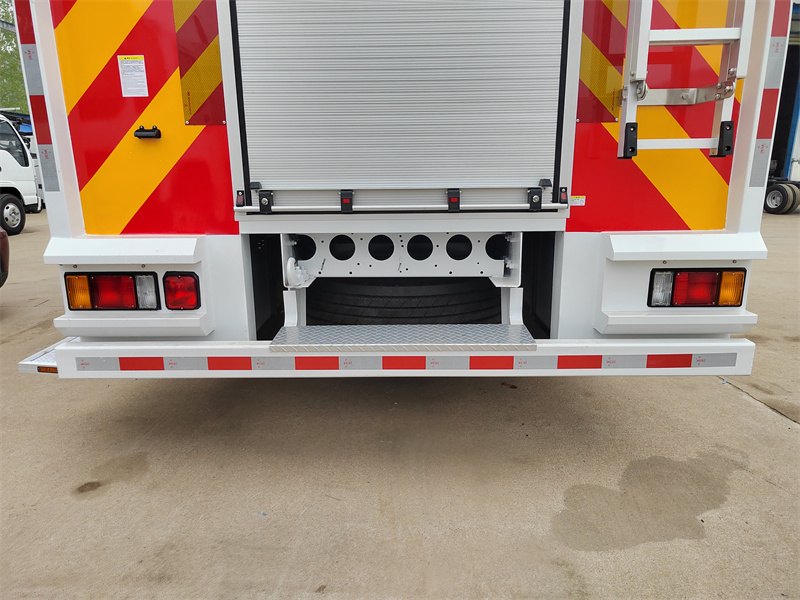

Penutup paduan aluminium dipasang pada kedua sisi bodi dan bagian belakang kompartemen pompa, tangga dipasang pada bagian belakang bodi di sisi kanan.

Persyaratan teknologi

Semua panel las dan rangka baja melalui proses anti karat, anti korosi, dan pengawetan fosfat yang ketat. Semua asesorisã€komponen standar diproses galvanisasiã€menyepuh dgn listrikã€Perawatan pengurangan dan sebagainya. Setelah pengelasan tangki selesai, tangki akan dibersihkan dan kemungkinan cacat seperti solder kosong dihilangkan. Kemudian akan dilakukan uji hidrostatik selama 24 jam untuk memastikan tidak ada kebocoran.

Bahan

Rangka luar bodi semuanya terbuat dari Q235A berkualitas tinggi, rangka dalam menggunakan paduan aluminium berkekuatan tinggi, panel bawah mengadopsi panel aluminium dengan perawatan oksidasi anodik.

Pintu

Pintunya berstruktur paduan aluminium dengan kunci yang memiliki daya tutup baik dan kedap debu.

Struktur

Tangki terbuka, semua struktur pengelasan logam, ketahanan korosi keseluruhan, memiliki tindakan penyerapan goncangan

Bahan

Tangki air mengadopsi kualitas tinggi#304 Baja Tahan Karat

Kapasitas

Air 5.000 kg

Perangkat utama

2 pcs lubang masuk DN 500mm / 1 lubang hisap di bagian belakang ruang pompa

1 perangkat katup luapan / 2 saluran pembuangan dengan katup bola

2 lubang masuk air DN65 di kedua sisi, struktur: katup bola dengan pipa terbalik tikungan dalam

Struktur

Tangki terbuka, semua struktur pengelasan logam, ketahanan korosi keseluruhan, memiliki tindakan penyerapan goncangan

Bahan

Tangki busa mengadopsi Stainless Steel #304 berkualitas tinggi

Kapasitas

Busa 1.000 kg

Perangkat utama

2 pcs lubang masuk DN 500mm / 1 lubang hisap di bagian belakang ruang pompa

1 perangkat katup luapan / 2 saluran pembuangan dengan katup bola

2 lubang masuk air DN65 di kedua sisi, struktur: katup bola dengan pipa terbalik tikungan dalam

Terdiri dari pompa pemadam kebakaran, monitor kebakaran, sistem perpipaan, panel operasi sistem

Model

Pompa pemadam kebakaran tekanan normal CB10/40

Jenis

Pompa sentrifugal tekanan biasa

Kapasitas Aliran

40L/dtk @ 1,0MPa

Tekanan Keluaran

≤ 2,0 MPa

Kedalaman Hisap

7 juta

Perangkat priming

pompa vakum

Waktu persiapan

≤35 detik

Vakum Maks.

≥85kPa

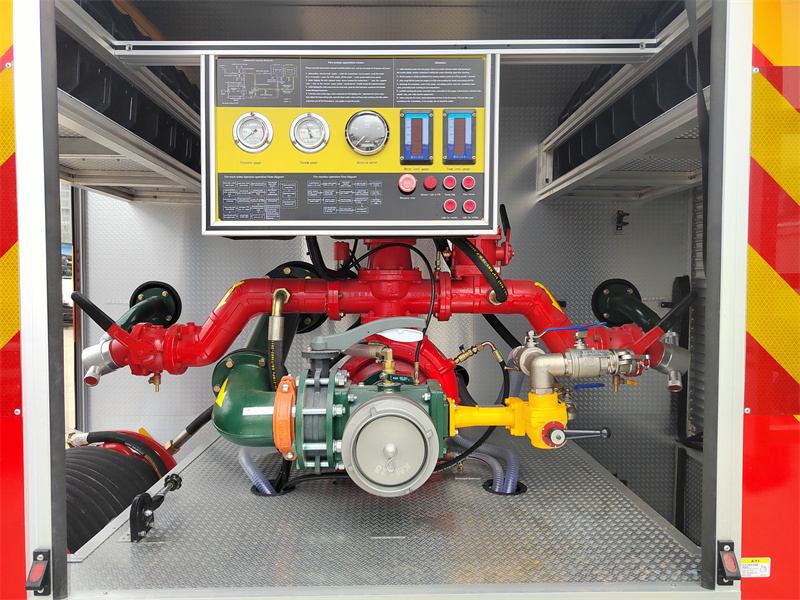

Tampilan dan KontrolKontrol RPM pompa

Tanda pada semua tombol operasi, dengan tata letak pipa dan ilustrasi operasi/perawatan. Dasbor terletak di kiri atas ruang pompa dengan indikator RPM/Vakum/tekanan air/level cairan dan sakelar kontrol lampu/katup

1. Kontrol di kabin penggerak

2. Kontrol manual jarak jauh di ruang pompa

Model

PL32 Monitor kebakaran berkualitas tinggi

Membuat

Weisite Peralatan Pemadam Kebakaran Co., LTD

Kapasitas

32L/detik @ 1,0MPa

Sudut rotasi

≥360°

Sudut

-30° - +70°

Jangkauan Menembak

Air≥65m

Busa ≥ 55m

Model

PH64

Tekanan

0,6-1,4 MPa

Mengalir

64L/detik

Rasio Tingkat

3%-6% (dapat disesuaikan)

Jenis

Buku petunjuk

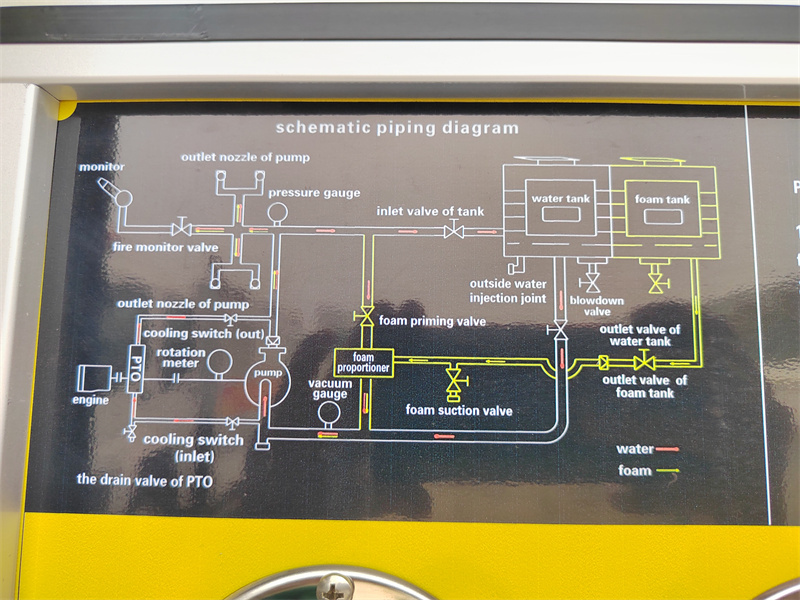

Garis hisap

2 lubang hisap cepat DN150 di bagian belakang ruang pompa dengan saringan penyaring dan sakelar katup kupu-kupu pneumatik.

Pipa injeksi

2 lubang injeksi DN65 di kedua sisi，1 lubang injeksi DN80 di dalam ruang pompa.

Menyuntikkan air ke tangki

Menyuntikkan air dari pompa

ke tangki air melalui 1 Φ65mm

lubang injeksi di dalam ruang pompa

Saluran pipa keluar

Pipa pendingin

Alat pemanas

4 outlet tekanan normal DN80 di bagian belakang

Pipa pendinginã€katup kontrol untuk pendinginan PTO

Untuk menaikkan suhu di ruang pompa (opsional)

Listrik tambahan

Sirkuit independen

Pencahayaan tambahan

Lampu depan sudah terpasang

di dalam kompartemen pompa

dan kompartemen penyimpanan.

dasbor pengoperasian dilengkapi

dengan saklar lampu, lampu indikator, dll.

Cocok untuk observasi.

Lampu kedip samping

Satu set lampu merah dan biru berkedip

lampu dipasang di keduanya

sisi bodi kendaraan.

Perangkat peringatan kabin

Lampu merah panjang 1 buah, yang dipasang di atas kabin;

Alarm elektronik 1 buah, yang dipasang di kabin;

Kotak kontrol dipasang di bawah di depan pengemudi

Menyalakan api

Lampu api 1 buah lampu api rotasi omni-directional jarak jauh

Kekuatan utama

Baterai kendaraan dipasang sakelar utama baterai.

1. Penyelesaian: Penampilan keseluruhan disemprot dengan cat merah pemadam kebakaran (R03), konsisten dengan sasis.

2. Warna: Kabin dan bodi truk berwarna merah pemadam kebakaran, interior ruang peralatan berwarna abu-abu muda, warna aluminium pintu gulung aluminium, rangka sasis dan hub roda berwarna dasar hitam fosfat, pelek berwarna perak, spatbor, spatbor, dan bemper berwarna abu-abu gelap.

3. Strip penanda reflektif 3M ditambahkan; Strip penanda reflektif 3M ditambahkan di sekitar bodi dan pedal;

4. Standar warna film cat memenuhi persyaratan merah R03 dalam standar nasional GB/T3181.

Rangka rangka peralatan menggunakan bahan paduan aluminium dengan teknik penyambungan bagian dalam untuk

meningkatkan efisiensi pemanfaatan ruang dan perubahan.

Sesuai dengan kebutuhan manuver dan prosedur operasi pemadaman kebakaran, semua peralatan aksesori anti korosi，Tahan guncangan, anti jatuh, anti gores dengan perlengkapan khusus dorong atau tarik dan dalam pengaturan ruang yang wajar, perlengkapan kompak, kokoh, tanda tebal, akses mudah.

Barang

Barang

Parameter

satuan

kuantitas

1

selang hisap

Ukuran 150×2ï½

bagian

4

2

penyaring air

Nomor 150

bagian

1

3

pengumpul air

Ukuran 150mm x 65mm

bagian

1

4

kunci pipa hisap

Nomor 150ï½ ï½

bagian

2

5

kunci hidran kebakaran

FB450

bagian

1

6

kunci hidran kebakaran bawah tanah

FBA800

bagian

1

7

13 jenis selang air

Nomor 80ï½ ï½ukuran ×20ï½

cakram

4

8

Selang air tipe 20

Nomor 80ï½ ï½ukuran ×20ï½

cakram

4

9

Selang air tipe 20

Nomor 65ï½ ï½ukuran ×20ï½

cakram

4

10

13 jenis selang air

Nomor 65ï½ ï½Ukuran ×5ï½

cakram

2

11

adaptor

Nomor 80ï½ ï½×Φ65ï½ ï½

mengatur

4

12

nosel aliran lurus

bagian

1

13

nosel semprot pengalihan

bagian

1

14

Nosel busa

PQ4

bagian

1

15

Nosel busa

PQ8

bagian

1

16

Selang busa hisap keluar

Nomor 40

mengatur

1

17

distributor kepala tiga

Saluran masuk Φ80 Saluran keluar Φ65

bagian

2

18

palu karet

bagian

1

19

tangga ekstensi

6m

bagian

1

20

pelindung selang

karet

pasangan

2

21

kait selang

bagian

8

22

selang gaiter

bagian

8

23

kapak api

bagian

1

24

ALAT PEMADAM API

2kgABC

bagian

1
