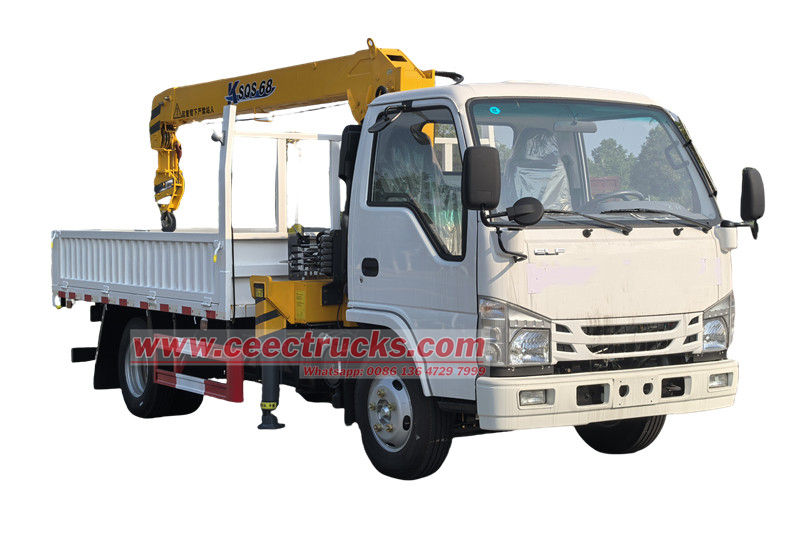

Derek pemuat truk Isuzu ELF 3,2 ton merupakan peralatan pengangkat yang efisien dan fleksibel, yang dipasang pada kendaraan dan memiliki struktur lengan lurus yang dapat ditarik. Desain lengan lurus derek memungkinkannya beroperasi pada berbagai sudut, dengan radius operasi yang panjang dan ketinggian angkat yang tinggi. Dengan mengoperasikan sistem kontrol, pengangkatan dan penanganan barang yang presisi dapat dicapai dengan mudah. Truk derek pemuat Isuzu ELF digunakan secara luas dalam logistik, konstruksi, penyelamatan dan skenario lainnya, sangat meningkatkan efisiensi kerja dan keselamatan operasi.
Truk derek pemuat Isuzu ELF 3,2 ton juga disebut truk Isuzu ELF dengan lift derek 3,2 Ton, truk derek teleskopik, truk boom servis, truk derek yang dipasang di truk boom teleskopik, dll. Kendaraan ini dimodifikasi pada chassis Isuzu 100P, dilengkapi dengan mesin Isuzu 4KH1CN6LB 120HP, bertenaga, dipadukan dengan transmisi MSB 5-percepatan, perpindahan gigi halus, dan derek SQS-68 di bagian belakang bodi kendaraan, dengan kapasitas angkat dan jangkauan yang besar, serta kotak kargo 3000x2100x450mm di bawahnya, yang dapat dengan mudah membawa benda berat yang diangkat oleh kait derek.
Truk derek pemuat Isuzu ELF 3,2 ton menawarkan beragam pilihan tonase, termasuk 2 ton, 3,2 ton, 4 ton, dan seterusnya hingga 30 ton. Terkait jenis derek, pelanggan memiliki fleksibilitas untuk memilih antara derek lengan lurus atau derek lengan lipat.
Truk derek boom Isuzu ini dibangun dari beberapa komponen utama, seperti boom, meja putar, rangka, dan kaki. Derek di atas truk melakukan gerakan mekanis seperti mengangkat, menepel, memutar, dan menarik, serta mencapai operasi pengangkatan melalui kombinasi terkoordinasi dari tindakan-tindakan ini.
|
Truk derek pemuat Isuzu ELF 3,2ton |
|||
|
Dimensi Keseluruhan |
Ukuran 6600x2 2 00x 285 0 mm2 |
||
|
Berat Kotor Kendaraan |
7300kg |
||
|
Berat Trotoar |
4250kg |
||
|
Spesifikasi Sasis |
|||
|
Merek Sasis |
ISUZU |
||
|
Model penggerak |
4 X 2 ,LHD |
||
|
Kabin |
Kabin ISUZU 3D, dengan AC dan 2 kursi, Kontrol maju, konstruksi baja las penuh. Kemiringan manual, Suspensi mekanis |
||
|
Mesin |
Model |
Injeksi langsung 4 tak, 4 silinder segaris dengan pendinginan air, turbo-charging, dan inter-cooling |
|
|
Jenis |
Isuzu 4KH1CN6LB |
||
|
Kekuatan |
88 KW/ 12 0HP |
||
|
Pemindahan |
2 . 999 Saya |
||
|
Jenis bahan bakar |
Mesin Diesel |
||
|
Kotak persneling |
Isuzu MSB - 5 Q |
||
|
Sistem Rem |
Rem udara |
||
|
Jarak Sumbu Roda |
3360 satuan |
||
|
Ban |
70 angka 0 R16 Bahasa Indonesia: 6 +1 buah |
||
|
Spesifikasi Superstruktur |
|||
|
Badan Kargo |
Dimensi |
Ukuran: 3000x2100x450mm |
|
|
Bahan |
Baja karbon Q235 |
||
|
Ketebalan Kargo |
Sisi 3mm, Bawah 4mm |
||
|
Sistem Kerja |
|||
|
Derek |
Merek Crane |
SQS-68 |
|
|
Kapasitas Angkat Maksimum |
32 00kg |
||
|
Radius kerja maksimum |
7.7 M |
||
|
Tinggi angkat maksimal |
9.5 M |
||
|
Sudut rotasi |
360° |
||
|
Ruang instalasi |
850 satuan |
||
|
Tekanan kerja maksimum |
20 Mpa |
||
|
Berat derek |
tahun 1105 kg |
||
|
Kapasitas tangki minyak |
30 Saya |
||
Prinsip kerja derek pemuat truk Isuzu ELF 3.2ton
● Derek pemuat truk Isuzu ELF 3,2 ton menggunakan mesin kendaraan sebagai sumber tenaga dan menyalurkan daya ke pompa hidrolik melalui power take-off.

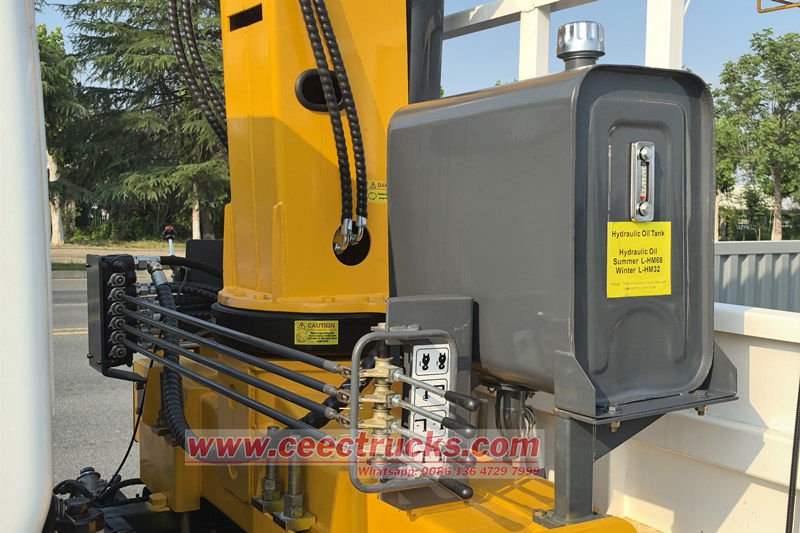

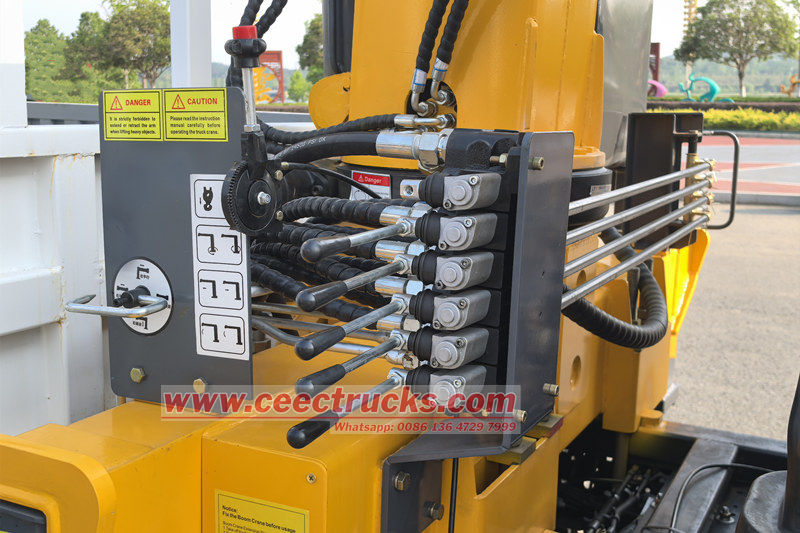

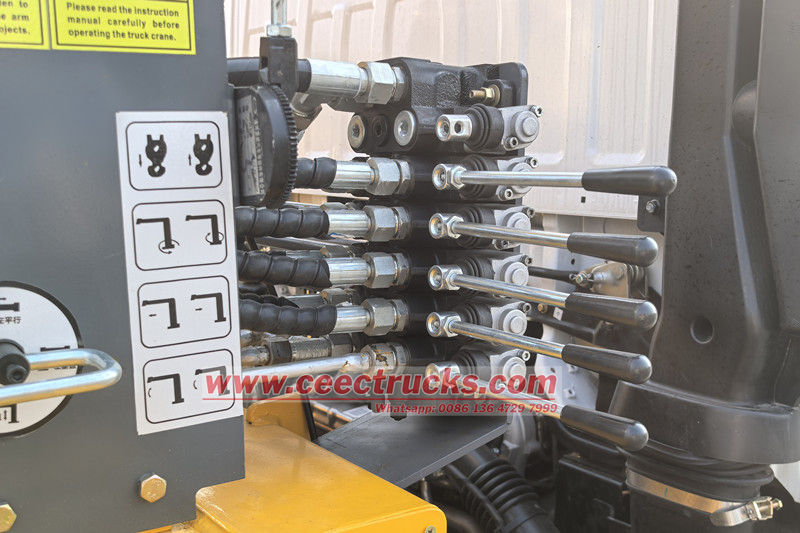

● Pompa hidrolik mengubah energi mekanik menjadi energi hidrolik dan menghasilkan oli bertekanan tinggi. Oli bertekanan tinggi tersebut disalurkan ke katup pembalik multi arah melalui pipa hidrolik. Operator mengendalikan gagang katup pembalik untuk mengubah arah aliran oli, sehingga mengendalikan aksi setiap aktuator.

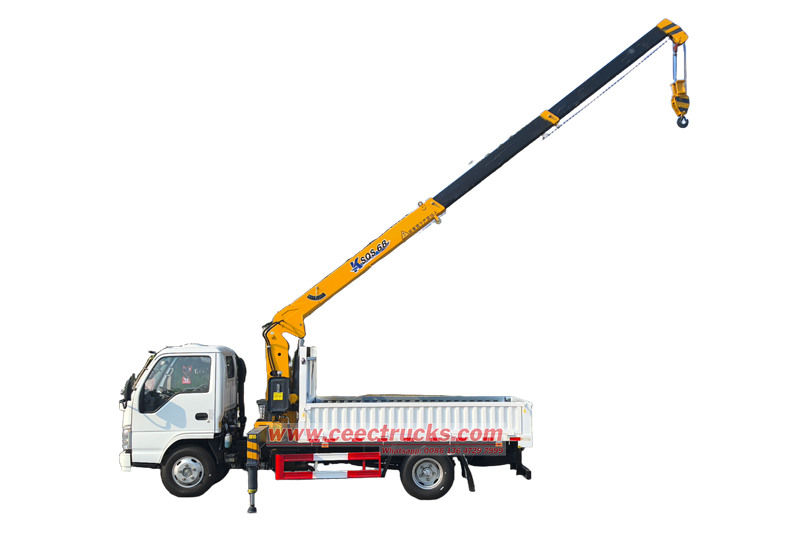

● Saat boom perlu diperpanjang, oli masuk ke silinder teleskopik untuk mendorong masing-masing bagian boom agar memanjang secara berurutan; untuk mencapai luffing boom, oli masuk ke silinder luffing untuk mengubah sudut antara boom dan bidang horizontal; aksi putar digerakkan oleh motor putar untuk memutar derek secara keseluruhan di bidang horizontal.
● Mekanisme pengangkatan menggerakkan tali kawat untuk ditarik dan dilepaskan melalui kerekan guna mengangkat dan menurunkan benda berat. Seluruh proses dikontrol secara tepat oleh sistem hidrolik untuk menyelesaikan pengangkatan benda berat.
Fitur truk derek Isuzu
● Jangkauan operasi yang luas: truk derek teleskopik dapat diperpanjang dalam beberapa bagian dan dapat beroperasi dalam radius dan rentang ketinggian yang besar untuk memenuhi kebutuhan kondisi kerja yang berbeda-beda.
● Pengoperasian yang fleksibel: Dilengkapi dengan sistem hidrolik canggih dan pegangan pengoperasian, operator dapat dengan mudah mengontrol ekstensi, perubahan amplitudo, rotasi dan pengangkatan lengan derek, dan pemosisiannya akurat.
● Stabilitas yang baik: Terbuat dari baja berkekuatan tinggi, strukturnya stabil, dilengkapi dengan rentang outrigger yang besar, yang secara efektif dapat menyebarkan beban dan memastikan stabilitas selama operasi.
Aplikasi luas dari truk pemuat derek Isuzu ELF
● Teknik konstruksi: digunakan untuk mengangkat material konstruksi (seperti batang baja, bagian beton prafabrikasi), memasang struktur baja, dan penanganan peralatan.
● Teknik kota: digunakan untuk pemasangan lampu jalan, papan reklame, fasilitas lalu lintas, dan lain-lain, dan dapat juga digunakan untuk penanaman pohon dalam penataan lanskap.
● Pemeliharaan daya: digunakan untuk mengangkat transformator, tiang dan peralatan lainnya selama pemasangan dan pemeliharaan saluran listrik.
● Logistik dan transportasi: bongkar muat barang di gudang, dermaga, dan tempat lain, cocok untuk penanganan barang bervolume besar.
